Heizelemente für industrielle 3D-Drucker: Warum Sticktechnologie Silikonheizmatten übertrifft

Wer industrielle 3D-Drucker für die Verarbeitung von Hochleistungspolymeren entwickelt oder betreibt, stößt mit konventionellen Heizlösungen schnell an Grenzen. Besonders in FDM/FFF-Systemen und großformatigen FGF-Anlagen (Fused Granulate Fabrication) sind präzise Temperaturführung, geometrische Flexibilität und mechanische Langzeitstabilität entscheidend.

Dieser Beitrag erklärt, warum textile Heizelemente auf Basis von Sticktechnologie für diese Anforderungen besser geeignet sind als klassische Silikonheizfolien und wie TFP Technology diese mit automatisierter Sticktechnologie umsetzt.

Textile Heizelemente in der additiven Fertigung: Warum Sticktechnologie überlegen ist

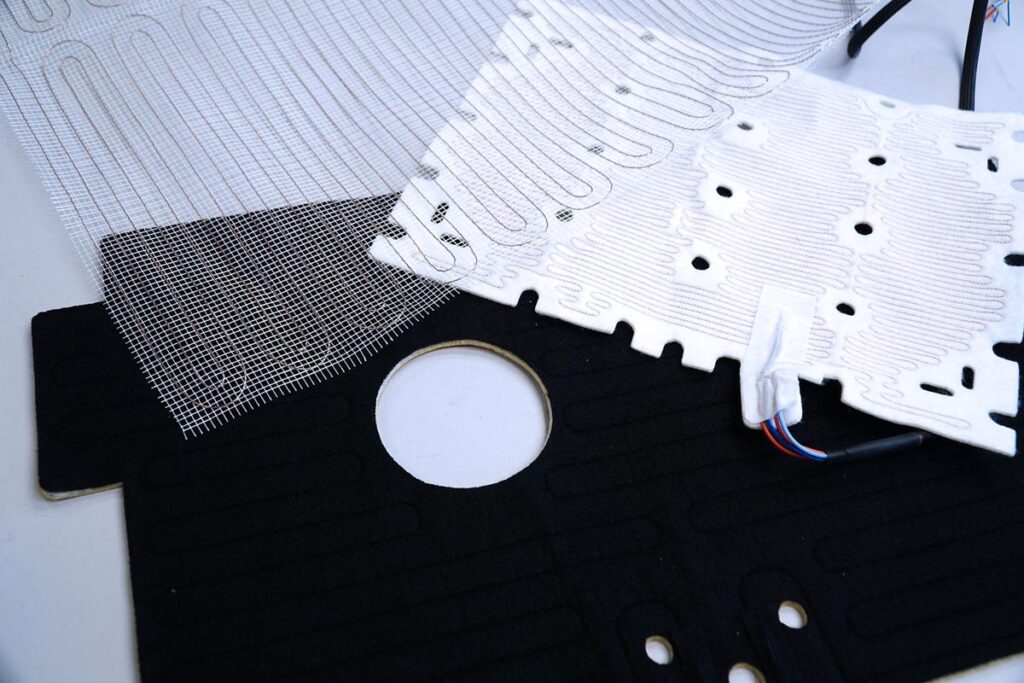

Konventionelle Heizfolien aus Silikon oder Polyimid stoßen im industriellen 3D-Druck an technische Grenzen: Sie sind auf einfache rechteckige Geometrien beschränkt, thermisch wenig homogen und mechanisch anfällig gegenüber den Lastwechselzyklen im Dauerbetrieb. TFP Technology setzt stattdessen auf automatisierte Sticktechnologie: Heizleiter werden computergesteuert in nahezu jedes gewünschte Muster auf hochtemperaturbeständige Trägermaterialien aufgebracht.

Der entscheidende Vorteil gegenüber Silikonheizfolien liegt in der mechanischen Entlastung des Heizleiters. Die Drähte sind so auf dem Trägermaterial fixiert, dass sie die thermische Ausdehnung bei intensiven Lastwechselzyklen problemlos kompensieren. Dies reduziert Materialermüdung drastisch und garantiert gleichbleibende Performance über die gesamte Maschinenlaufzeit.

Für OEM-Hersteller bedeutet das konkret:

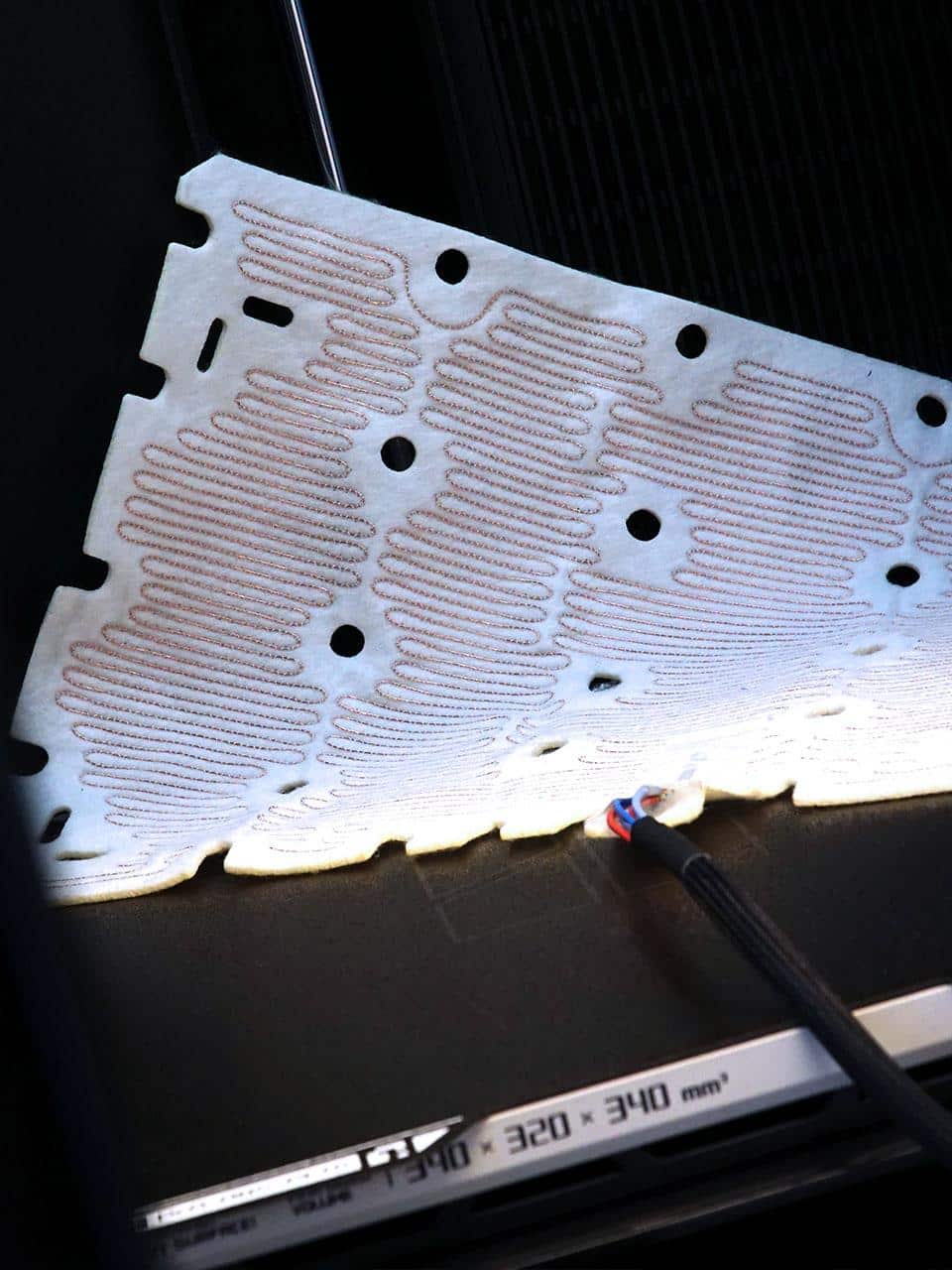

Geometrische Freiheit: Geometrische Freiheit: Heizelemente, die exakt die Kontur jeder Druckplatte oder Bauraumwand abbilden, inklusive präziser Aussparungen für Schrauben, Sensoren oder Kabelführungen.
Gezielte Leistungsdichte: Gezielte Leistungsdichte: Variable Verlegung des Heizleiters ermöglicht erhöhte Heizleistung an Außenkanten oder kritischen Zonen, um Wärmeverluste auszugleichen und ein absolut homogenes Temperaturfeld zu garantieren.
Mechanische Langzeitstabilität: Mechanische Langzeitstabilität: Gestickte Strukturen kompensieren thermische Ausdehnung bei intensiven Lastwechselzyklen und sind damit strukturell überlegen gegenüber flächig verklebten Heizfolien.
Reproduzierbare Serienqualität: Reproduzierbare Serienqualität: Computergesteuerte Fertigung garantiert identische Bauteile vom ersten bis zum zehntausendsten Stück und gewährleistet so Prozesssicherheit für die gesamte OEM-Lieferkette.

Präzises Thermomanagement für PEEK, PEI und Hochleistungspolymere

Bei der Verarbeitung von Hochleistungspolymeren wie PEEK oder PEI in FDM/FFF- und FGF-Systemen ist eine konstante und hohe Temperaturführung essenziell. PEEK erfordert Druckbetttemperaturen von 120–160 °C, eine beständige Bauraumtemperatur von 90–120 °C sowie kurze Aufheizzeiten für reproduzierbare Schichthaftung. PEI-Filamente sind typischerweise im Bereich 80–130 °C optimal. Auch weitere technische Werkstoffe profitieren von präziser Plattform- und Bauraumheizung: PPS Carbon und CPE benötigen Druckbetttemperaturen von 100–140 °C, PETG und PET Carbon Fiber arbeiten zuverlässig ab 70–90 °C. Für Metal-FDM-Systeme, die metallische Werkstoffe wie 17-4 PH Edelstahl verarbeiten, sind beheizte Plattformen ebenfalls ein relevanter Anwendungsfall. Standardlösungen aus dem Consumer-Segment versagen hier regelmäßig: sowohl am Temperaturlimit als auch bei der Homogenität.

Die Heizelemente von TFP Technology sind für Dauerbetrieb bis 400 °C ausgelegt und damit deutlich über dem Limit gängiger Silikonheizmatten (max. 200–230 °C). Durch die Integration von Thermoelementen und Thermosicherungen direkt in das Heizelement erhalten Maschinenbauer eine einbaufertige Systemkomponente, die höchste Sicherheitsstandards erfüllt und die Montagetiefe in der Endproduktion reduziert.

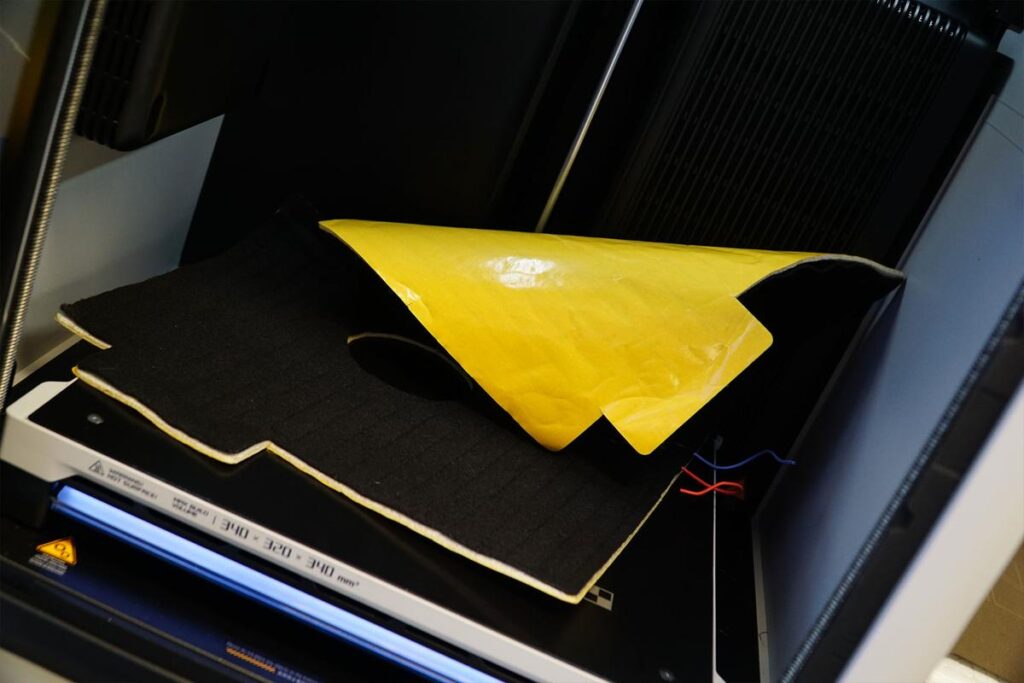

Die flache Bauweise erlaubt platzsparende Integration unter dem Druckbett, an Bauraumwänden sowie im Bereich von Zuführsystemen, ohne zusätzliche Bauhöhe oder konstruktive Anpassungen an der Grundstruktur der Maschine.

Vom Prototyp zur Serie: Wie die Entwicklung eines textilen Heizelements abläuft

Ein kundenspezifisches Heizelement entsteht nicht von der Stange. Der Entwicklungsprozess beginnt mit der Analyse der Maschinenkonstruktion und der thermischen Anforderungen und endet mit einer einbaufertigen Systemkomponente. Der typische Entwicklungs- und Produktionspfad umfasst:

Entwicklung: Faser- und CAD-Layoutentwicklung auf Basis der Maschinenkonstruktion
Prototyping: Simulation und Prototyping mit thermischer Validierung
Serienfertigung: Serienproduktion mit integrierter Qualitätssicherung, skalierbar von Kleinserie bis Großserie
Konfektionierung: Kundenspezifische Konfektionierung: Kontaktierung, Kabelschutz, Thermoelement-Integration als einbaufertige Systemkomponente

Die Produktion ist auf Ihre jeweiligen Stückzahlbedarfe ausgelegt, egal ob Sie Spezialmaschinen in Kleinserie oder hochvolumige OEM-Lieferungen benötigen. Jedes Bauteil wird unter denselben computergesteuerten Prozessparametern gefertigt, was Lotschwankungen ausschließt und Qualitätsnachweise für Serienzulassungen ermöglicht. Wir verfügen über Erfahrung mit FDM/FFF-Systemen und großformatigen FGF-Anlagen, bei denen homogene Druckbett- und Bauraumtemperierung über die gesamte Maschinenlaufzeit entscheidend ist.

Einsatzbereiche: Wo textile Heizelemente in 3D-Drucksystemen eingesetzt werden

Textile Heizelemente werden in industriellen 3D-Drucksystemen an mehreren thermisch kritischen Stellen eingesetzt:

Druckbettbeheizung

Homogene Flächentemperatur über die gesamte Druckfläche, auch bei großen Formate (> 300 × 300 mm)

Bauraumheizung

Wandintegrierte Heizelemente für konstante Kammertemperatur in FDM/FFF- und FGF-Anlagen bei PEEK-, PEI- und CF-gefüllten Filamenten

Material-Vorwärmung

In Hochtemperatur-Druckern (PEEK, PEI) werden Heizelemente eingesetzt, um Zuführschlauch oder Feeder-Bereich vorzuwärmen und Sprödbruch durch extreme Temperaturgradienten zu vermeiden. Bei Pellet-Extrusion (Granulat statt Filament) beheizen flächige Heizelemente Trichter und Zuführrohre, um das Material fließfähig zu halten.

Bauraumtemperierung

Flächige Heizelemente an den Innenwänden des Gehäuses sorgen für konstante Kammertemperatur und verhindern Warping bei technischen Kunststoffen wie ABS, Nylon und PC.

Harz-Vorwärmung (SLA / DLP)

Beheizung von Resintanks, um die Viskosität des Druckmaterials konstant zu halten und höhere Präzision im Druckprozess zu erzielen.

Elektronik-Klimatisierung

Schutz der Steuerungseinheiten vor Kondenswasser in industriellen Produktionsumgebungen mit schwankenden Temperaturen.

Häufige Fragen zu textilen Heizelemente für den industriellen 3D-Druck

Welche Heizung eignet sich für industrielle 3D-Drucker mit PEEK oder PEI?

Für die Verarbeitung von PEEK und PEI in FDM/FFF- oder FGF-Systemen sind Heizelemente erforderlich, die dauerhaft Temperaturen von 120–400 °C erreichen und halten können. Silikonheizmatten sind aufgrund ihres Temperaturlimits von max. 200–230 °C ungeeignet. TFP Technology produziert textile Heizelemente auf Basis von Sticktechnologie, die für Dauerbetrieb bis 400 °C ausgelegt sind, präzise Temperaturhomogenität über die gesamte Fläche gewährleisten und sich direkt in die Maschinenkonstruktion integrieren lassen.

Was ist der Unterschied zwischen einer Silikonheizmatte und einem gestickten Heizelement?

Silikonheizmatten bestehen aus einem flächig aufgedampften oder geätzten Widerstandsleiter, der in eine Silikonschicht eingebettet ist. Sie sind kostengünstig, aber geometrisch starr, thermisch wenig homogen und mechanisch anfällig bei Dauerlastwechsel. Gestickte Heizelemente von TFP Technology hingegen verlegen den Heizleiter computergesteuert in beliebiger Geometrie und mit variabler Leiterdichte. Das erlaubt gezielte Leistungsdichteverteilung, freie Aussparungen und eine mechanisch robuste Verbindung zwischen Leiter und Trägermaterial.

Ab welcher Stückzahl sind kundenspezifische Heizelemente wirtschaftlich?

TFP Technology fertigt kundenspezifische Heizelemente ab Losgröße 1 für Prototypen und Entwicklungsmuster bis hin zu Serienstückzahlen im hohen vierstelligen Bereich. Die computergesteuerte Sticktechnologie ermöglicht eine sehr kurze Rüstzeit, was Kleinserien wirtschaftlich macht, ohne Kompromisse bei der Fertigungsqualität gegenüber der Großserie.

Kann TFP Technology Thermoelemente und Steuerungselektronik integrieren?

Ja, TFP Technology konfektioniert Heizelemente auf Wunsch als vollständige Systemkomponenten: inklusive integrierter Thermoelemente zur Temperaturmessung direkt in der Heizzone, Thermosicherungen für Überhitzungsschutz sowie angepasster Kabelführung und Steckerverbindungen. Damit reduziert sich der Montageaufwand in der OEM-Endmontage erheblich.

Weiterführende Informationen

Wenn Sie konkrete Anforderungen an ein Heizelement für Ihre Maschine haben, finden Sie auf der Produktseite von TFP Technology weiterführende Informationen zu Spezifikationen, Einsatzbereichen und Entwicklungsleistungen unserer elektrischen Heizelemente.

Sprechen Sie direkt mit unserem Entwicklungsteam: Alle Informationen zu textilen Heizelementen für die additive Fertigung.

Wir produzieren Heizelemente als Halbzeuge für Sie

TFP Technology entwickelt und produziert textile Heizelemente als technische Halbzeuge für die Weiterverarbeitung in industriellen Anwendungen. Die Auslegung erfolgt projektspezifisch und orientiert sich an Geometrie, thermischen Anforderungen und Integrationsbedingungen des jeweiligen Bauteils.

Gemeinsam mit Ihnen werden Form, Leiterlayout, Leistungsdichte und Trägermaterial definiert und auf die spätere Anwendung abgestimmt. Die Heizleiter werden mittels CNC-gestützter Sticktechnologie endkonturnah auf das textile Trägermaterial aufgebracht, sodass eine gezielte und reproduzierbare Wärmeverteilung entsteht.

Auf Basis der definierten Anforderungen fertigt TFP Technology funktionsfähige Muster zur Integration und Erprobung im jeweiligen Prozess. Nach Freigabe erfolgt die Serienfertigung der textilen Heizelemente in kleinen bis mittleren Stückzahlen am Standort Falkenstein im Vogtland.
