Tailored Fiber Placement im Maschinenbau: Carbon-Preforms für strukturverstärkte Bauteile
Im modernen Maschinenbau beeinflussen Steifigkeit, Schwingungsverhalten und Gewicht direkt die Präzision, Dynamik und Energieeffizienz von Anlagen.
Mit Tailored Fiber Placement (TFP) lassen sich Carbon-Preforms herstellen, deren Faserverlauf exakt an Geometrie und Belastungspfade eines Bauteils angepasst wird. Statt flächiger Gewebe entstehen endkonturnahe Verstärkungsstrukturen, bei denen Fasern entlang der tatsächlichen Lastpfade abgelegt werden.
Dadurch wird Material gezielt dort eingesetzt, wo es konstruktiv erforderlich ist. Gleichzeitig lassen sich die Verstärkungsstrukturen reproduzierbar in industrielle Composite-Fertigungsprozesse integrieren.
Dadurch lassen sich Carbon-Verstärkungsstrukturen herstellen, mit denen Steifigkeit, Gewicht und Schwingungsverhalten eines Bauteils gezielt beeinflusst werden können.
Wenn Sie prüfen möchten, ob sich TFP-Carbon-Preforms für Ihr Bauteilkonzept eignen, unterstützen wir Sie bei der technischen Bewertung und der Auslegung der Faserstruktur.
Tailored Fiber Placement im Maschinenbau kurz erklärt
Tailored Fiber Placement (TFP) ist ein Fertigungsverfahren zur Herstellung von Carbon-Preforms mit definierter Faserarchitektur. Carbonfasern werden automatisiert und CNC-gesteuert entlang der berechneten Lastpfade auf ein Trägermaterial aufgebracht.
Im Maschinenbau werden solche Preforms eingesetzt, um Bauteile gezielt zu verstärken, Gewicht zu reduzieren und das Schwingungsverhalten zu beeinflussen.
Typische Anwendungen sind:
Strukturverstärkungen in Werkzeugmaschinen
Robotik- und Automatisierungskomponenten
Hybridbauteile aus Carbon und Metall
schwingungsarme Präzisionsstrukturen
TFP-Preforms können anschließend in verschiedene Composite-Fertigungsverfahren integriert werden, etwa RTM, Vakuuminfusion oder thermoplastische Prozesse.
Was ist Tailored Fiber Placement?
Tailored Fiber Placement (TFP) ist ein automatisiertes Fertigungsverfahren zur Herstellung von Carbon-Preforms, bei dem Endlosfasern CNC-gesteuert entlang definierter Lastpfade auf ein Trägermaterial abgelegt werden.
Kurz zusammengefasst:
-
automatisierte Faserablage
-
lastpfadorientierte Verstärkung
-
endkonturnahe Preforms
-
Integration in Composite-Fertigungsverfahren
Im Gegensatz zu klassischen Geweben oder UD-Tapes kann die Faserorientierung frei definiert werden. Dadurch lassen sich Fasern entlang der berechneten Kraftflüsse eines Bauteils ausrichten.

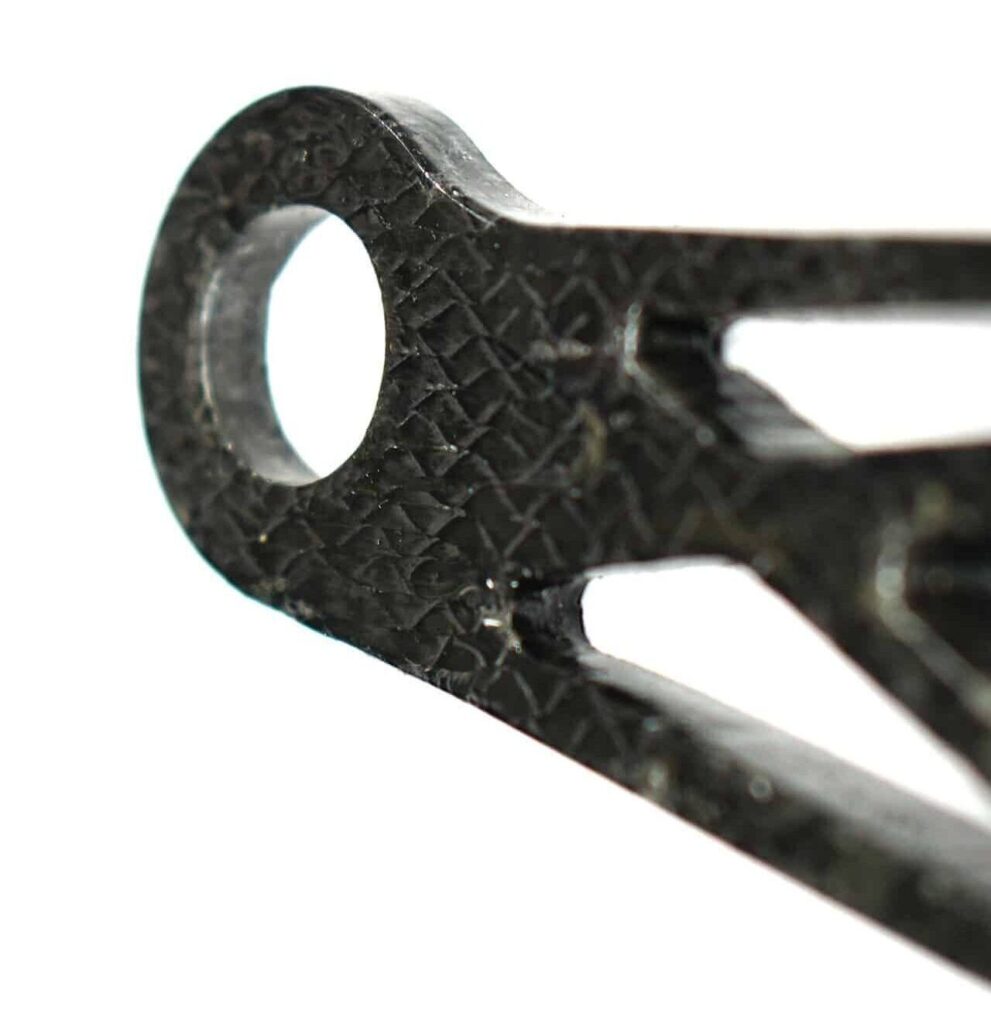

Es entstehen Carbon-Preforms mit definierter Faserarchitektur, die anschließend in Composite-Fertigungsprozesse integriert werden können. Die lastpfadorientierte Faserablage ermöglicht es, Lasten gleichmäßiger in die Struktur einzuleiten und lokale Spannungsspitzen zu reduzieren.
Da die Fasern endkonturnah abgelegt werden, entsteht zudem deutlich weniger Verschnitt als bei zugeschnittenen Geweben oder Gelegen.
Eine grundlegende Einführung zu textilen Preforms aus Tailored Fiber Placement finden Sie auf unserer Seite zu Faser-Preforms und Tailored Fiber Placement.
Warum Carbon-Preforms im Maschinenbau eingesetzt werden
Carbon-Preforms werden im Maschinenbau vor allem eingesetzt, wenn Bauteile gleichzeitig hohe Steifigkeit, geringes Gewicht und gute dynamische Eigenschaften erfüllen müssen.
Im Vergleich zu klassischen metallischen Strukturen oder flächigen Composite-Laminaten ermöglichen TFP-Preforms eine lastpfadorientierte Verstärkung. Dadurch kann Material gezielt entlang der tatsächlich auftretenden Belastungen eingesetzt werden.
Im Composite Engineering wird dieser Ansatz häufig genutzt, um Bauteile strukturell zu optimieren, ohne unnötige Materialreserven einzuplanen.
Typische konstruktive Anforderungen sind:
-
gezielte Verstärkung belasteter Bereiche
-
Reduzierung von Bauteilgewicht
-
Verbesserung des Schwingungsverhaltens
-
reproduzierbare Eigenschaften in Serienprozessen
In der Composite-Konstruktion wird Tailored Fiber Placement deshalb häufig eingesetzt, wenn Bauteile strukturell optimiert werden sollen, ohne das gesamte Bauteil aus Faserverbundmaterial fertigen zu müssen.
Anwendungen von TFP-Carbon-Preforms im Maschinenbau
Im Maschinen- und Anlagenbau werden Carbon-Preforms besonders in Anwendungen eingesetzt, bei denen Gewicht, Steifigkeit oder Schwingungsverhalten konstruktiv relevant sind.
Typische Einsatzfelder liegen insbesondere in Konstruktionen mit hohen dynamischen Belastungen oder Anforderungen an geringes Gewicht und hohe strukturelle Steifigkeit.
Strukturelle Verstärkungen in Werkzeugmaschinen
Carbon-Preforms können Achssysteme, Trägerstrukturen oder bewegte Komponenten lokal verstärken und so zur Verbesserung der Steifigkeit beitragen.Robotik- und Automatisierungssysteme
Eine geringere bewegte Masse kann die Dynamik von Robotik-Systemen verbessern und gleichzeitig die Belastung von Antriebskomponenten reduzieren.Maschinengehäuse und Funktionsbauteile
Carbon-Composite-Strukturen können Gehäuse oder Deckel versteifen und gleichzeitig das Bauteilgewicht reduzieren.Schwingungsarme Bauteile für Präzisionsmaschinen
Carbonfasern besitzen gute Dämpfungseigenschaften und werden deshalb in Anwendungen eingesetzt, bei denen Schwingungen die Prozessgenauigkeit beeinflussen können.Hybridverstärkungen in Metallbaugruppen
Carbon-Preforms lassen sich in metallische Bauteile integrieren, um lokal belastete Bereiche gezielt zu verstärken.
Wann sind Carbon-Preforms im Maschinenbau sinnvoll?
Nicht jedes Bauteil profitiert automatisch von Carbon-Preforms. Besonders sinnvoll ist ihr Einsatz in Konstruktionen mit bestimmten technischen Anforderungen.
Typische Kriterien sind:
Hohe dynamische Belastung
Bei schnell bewegten Baugruppen, etwa Achssystemen oder Robotik-Komponenten, kann eine geringere bewegte Masse die Dynamik verbessern und die Belastung von Antriebskomponenten reduzieren.
Hohe Anforderungen an Steifigkeit
Lastpfadorientierte Faserablage ermöglicht eine gezielte Verstärkung von Strukturbauteilen. Dadurch lassen sich lokale Verformungen reduzieren, ohne das gesamte Bauteil mit zusätzlichem Material zu verstärken.
Lokale Belastungsschwerpunkte
Carbon-Preforms eignen sich besonders für Konstruktionen, bei denen nur bestimmte Bereiche verstärkt werden müssen, beispielsweise Anschlusszonen, Lagerpunkte oder Übergänge zwischen Bauteilstrukturen.
Integration in Composite- oder Hybridbauteile
Carbon-Preforms lassen sich gut mit Metallstrukturen oder thermoplastischen Bauteilen kombinieren. Dadurch entstehen Hybridkonstruktionen, bei denen Carbon gezielt als Verstärkungsstruktur eingesetzt wird.
Serienfertigung mit reproduzierbaren Eigenschaften
Da Tailored Fiber Placement CNC-gesteuert arbeitet, können Faserstrukturen reproduzierbar hergestellt werden. Das erleichtert die Integration in industrielle Fertigungsprozesse mit konstanten Bauteileigenschaften.
Steifigkeit, Dämpfung und Dynamik im Fokus
Im Maschinenbau beeinflussen Schwingungsverhalten und Eigenfrequenz maßgeblich, wie präzise, energieeffizient und langlebig ein Bauteil oder eine Baugruppe arbeitet. Carbon-Preforms aus Tailored Fiber Placement werden deshalb vor allem dort interessant, wo hohe Steifigkeit mit guten Dämpfungseigenschaften kombiniert werden soll.
Durch die definierte Faserarchitektur lassen sich diese Eigenschaften konstruktiv beeinflussen, etwa über den Faserverlauf, den lokalen Lagenaufbau oder hybride Faseraufbauten. Dadurch kann die Verstärkung an die tatsächlichen Belastungen und an das dynamische Verhalten des Bauteils angepasst werden.
Besonders relevant ist das bei Hochgeschwindigkeitsachsen, Werkzeugspindeln, Messsystemen oder anderen Präzisionsanwendungen, in denen reduzierte Schwingungen und ein stabiles Strukturverhalten die Prozessqualität beeinflussen.
Carbon-Preforms als Verstärkung in Hybridbaugruppen
Neben reinen Composite-Strukturen werden im Maschinenbau zunehmend Hybridbauteile aus Carbon und Metall eingesetzt.
In solchen Konstruktionen dienen Carbon-Preforms als lokale Verstärkungselemente innerhalb metallischer Baugruppen. Dadurch können die mechanischen Eigenschaften beider Werkstoffe kombiniert werden.
Typische Effekte sind:
- erhöhte Steifigkeit bei geringerer Masse
- reduzierte Schwingungsamplituden bei dynamisch belasteten Komponenten
- längere Lebensdauer bei zyklischer Belastung
Solche Hybridkonstruktionen werden beispielsweise bei Trägersystemen, Antriebskomponenten, Montageeinheiten oder Robotergelenken eingesetzt.
Wirtschaftlichkeit und Serienfähigkeit von TFP im Maschinenbau
Neben den konstruktiven Eigenschaften ist im Maschinenbau entscheidend, ob sich ein Verstärkungskonzept stabil in die Fertigung überführen lässt. TFP-Preforms sind dafür geeignet, weil die Faserablage CNC-gesteuert und damit reproduzierbar erfolgt.
Im Vergleich zu stärker manuellen Laminierprozessen lassen sich Faserverläufe digital definieren und mit gleichbleibender Positionierung fertigen. Das ist vor allem für Funktionsmuster, Kleinserien und wiederkehrende Serienanwendungen relevant.
Für Maschinenbauer sind dabei typischerweise folgende Punkte wichtig:
- reproduzierbare Bauteileigenschaften
- definierte Faserpositionierung
- skalierbare Fertigung von Muster bis Serie
- geringerer Nacharbeitsaufwand durch endkonturnahe Preforms
Auch im laufenden Betrieb kann sich der Einsatz konstruktiv auswirken, etwa wenn geringere bewegte Massen die Antriebslast reduzieren oder höhere Steifigkeit Schwingungen und daraus resultierende Stillstände verringert.
Vom CAD-Modell zum Composite-Bauteil
Der Entwicklungsprozess beginnt in der Regel mit der Analyse der Belastungspfade im Bauteil. Auf dieser Grundlage wird der Faserverlauf ausgelegt und in ein fertigungsgerechtes Layout übertragen.
Anschließend werden die Carbonfasern CNC-gesteuert auf das Trägermaterial aufgebracht. So entsteht eine Preform mit definierter Geometrie und reproduzierbarer Faserpositionierung.
Die fertige Preform kann danach in unterschiedliche Composite-Fertigungsverfahren integriert werden, etwa in RTM-Prozesse, Vakuuminfusion, thermoplastische Konsolidierung oder Hybridbauweisen mit Metall und Kunststoff.
Durch die endkonturnahe Fertigung lassen sich zusätzliche Zuschnitt- oder Anpassungsschritte vor der Weiterverarbeitung in vielen Fällen reduzieren.
Integration von TFP-Preforms in industrielle Fertigungsprozesse
Ein praktischer Aspekt von TFP-Preforms ist ihre gute Integration in bestehende Composite-Fertigungsverfahren.
Da die Preforms endkonturnah gefertigt werden, können sie häufig ohne zusätzlichen Zuschnitt direkt in nachgelagerte Prozesse eingelegt werden.
Typische Weiterverarbeitungsverfahren sind:
- RTM (Resin Transfer Moulding)
- Vakuuminfusion
- thermoplastische Konsolidierung
- Hybridbauweisen mit Metall oder Kunststoff
In vielen Anwendungen lassen sich TFP-Preforms daher in bestehende Produktionsketten integrieren.
Je nach Auslegung können TFP-Lagen dabei nicht nur zur lokalen Verstärkung dienen, sondern auch Funktionszonen unterstützen oder definierte Steifigkeitsverläufe innerhalb eines Bauteils ermöglichen.
Weitere Informationen zur Weiterverarbeitung von textilen Preforms in duroplastischen und thermoplastischen Verfahren finden Sie auf unserer Preforms-Übersichtsseite oder hier:
Facts: Carbon-Preforms aus Tailored Fiber Placement
Carbon-Preforms aus Tailored Fiber Placement werden in der Praxis häufig als strukturverstärkende textile Halbzeuge eingesetzt, die anschließend in Composite- oder Hybridbauteile integriert werden.
Output
textile Trocken-Preforms
Verfahren
CNC-gestütztes Tailored Fiber Placement
Typische Ziele im Maschinenbau
- gezielte Verstärkung entlang von Lastpfaden
- Verbesserung des Schwingungsverhaltens
- Reduzierung des Bauteilgewichts
- reproduzierbare Serienqualität
Fasertypen
- Carbonfasern
- Glasfasern
- Aramidfasern
- Hybridaufbauten
Skalierung
- Funktionsmuster
- Kleinserie
- Serienproduktion
Vertraulichkeit
- NDA vor Datenaustausch möglich
Tailored Fiber Placement für Maschinenbauer: Technische Kernaussagen
- Tailored Fiber Placement ermöglicht eine lastpfadorientierte Faserablage in Carbon-Preforms
- Fasern werden CNC-gesteuert entlang der berechneten Kraftflüsse abgelegt
- Dadurch können Composite-Strukturen gezielt verstärkt werden, ohne das gesamte Bauteil zu überdimensionieren
- Preforms lassen sich endkonturnah fertigen und direkt in Composite-Prozesse integrieren
- Typische Anwendungen im Maschinenbau sind Achssysteme, Robotik-Strukturen, Hybridbauteile und Präzisionsmaschinen
TFP Technology als Partner für Carbon-Preforms im Maschinenbau
TFP Technology entwickelt und fertigt textile Halbzeuge auf Basis von Tailored Fiber Placement für industrielle Anwendungen. Im Bereich Carbon-Preforms unterstützt das Unternehmen Maschinenbauer, OEMs und Systemlieferanten bei der Auslegung lastpfadorientierter Verstärkungsstrukturen, von der ersten Bauteilbewertung über Muster bis zur Serienfertigung.
Im Mittelpunkt stehen dabei nicht Standardgewebe, sondern endkonturnahe Preforms mit definierter Faserarchitektur, abgestimmt auf Geometrie, Lastpfade und Weiterverarbeitungsprozess.
Carbon-Preforms für Ihr Bauteil prüfen
Wenn Sie bewerten möchten, ob sich Carbon-Preforms aus Tailored Fiber Placement für Ihre Maschinenkomponente eignen, kann TFP Technology die technischen Randbedingungen gemeinsam mit Ihnen prüfen.
Für eine erste Einschätzung reichen in der Regel eine Skizze oder CAD-Daten des Bauteils sowie Informationen zu Lastfall, Stückzahl und Weiterverarbeitungsprozess.
Auf dieser Basis lässt sich bewerten, welche Preform-Geometrie, welcher Faseraufbau und welche Prozessintegration für Ihre Anwendung sinnvoll sind.
Weitere Informationen zu Faser-Preforms aus Tailored Fiber Placement sowie zu Material- und Prozessvarianten finden Sie auf unserer Übersichtsseite.
Häufige Fragen zu Tailored Fiber Placement und Carbon-Preforms
Was ist Tailored Fiber Placement (TFP)?
Tailored Fiber Placement (TFP) ist ein Fertigungsverfahren, bei dem Endlosfasern automatisiert und CNC-gesteuert auf ein Trägermaterial abgelegt werden. Dadurch entstehen Carbon-Preforms mit definierter Faserarchitektur, die an Geometrie, Lastpfade und konstruktive Anforderungen eines Bauteils angepasst werden können.
Im Maschinenbau werden solche Preforms vor allem als Verstärkungsstrukturen in Composite- oder Hybridbauteilen eingesetzt.
Welche Vorteile bieten TFP Carbon Composites gegenüber herkömmlichen Laminaten?
Im Unterschied zu klassischen Laminaten, Geweben oder Gelegen erlaubt Tailored Fiber Placement eine lastpfadorientierte Faserablage. Fasern werden also gezielt dort platziert, wo Lasten im Bauteil tatsächlich auftreten.
Typische Vorteile sind:
- gezielte Verstärkung belasteter Bereiche
- geringerer Verschnitt durch endkonturnahe Fertigung
- definierte Faserpositionierung
- reproduzierbare Eigenschaften in wiederkehrenden Fertigungsprozessen
Welche Stückzahlen sind wirtschaftlich?
TFP kann je nach Bauteil, Materialaufbau und Integrationsprozess sowohl für Funktionsmuster als auch für Kleinserien und wiederkehrende Serienanwendungen eingesetzt werden.
Welche Stückzahl wirtschaftlich ist, hängt unter anderem von der Geometrie der Preform, dem Faserlayout und dem späteren Weiterverarbeitungsprozess ab.
Sind TFP Carbon-Preforms kompatibel mit bestehenden Produktionsprozessen?
Ja, Carbon Preforms aus Tailored Fiber Placement können in verschiedene etablierte Composite-Fertigungsverfahren integriert werden.
Typische Beispiele sind:
- RTM
- Vakuuminfusion
- thermoplastische Konsolidierung
- Hybridbauweisen mit Metall oder Kunststoff
Da Preforms endkonturnah gefertigt werden, können sie in vielen Fällen ohne zusätzlichen Zuschnitt in den nachgelagerten Prozess übernommen werden.
Welche Fasern werden beim Tailored Fiber Placement verarbeitet?
Beim Tailored Fiber Placement können verschiedene technische Fasern verarbeitet werden, darunter:
- Carbonfasern
- Glasfasern
- Aramidfasern
- Basaltfasern
- Hybridaufbauten aus mehreren Fasertypen
Welche Faser eingesetzt wird, hängt von den Anforderungen an Steifigkeit, Gewicht, Temperaturbeständigkeit, Dämpfung und Kosten ab.
Kann TFP auch für hybride Bauteile eingesetzt werden?
Ja, Carbon Preforms werden im Maschinenbau häufig als lokale Verstärkungselemente in Hybridbauteilen eingesetzt.
Dabei lassen sich Carbonstrukturen zum Beispiel mit metallischen oder thermoplastischen Bauteilen kombinieren. Das ist besonders sinnvoll, wenn nur bestimmte Zonen eines Bauteils verstärkt werden sollen, ohne die gesamte Struktur in Faserverbundbauweise auszulegen.
Wie wirtschaftlich ist Tailored Fiber Placement in der Serienproduktion?
Tailored Fiber Placement arbeitet mit CNC-gesteuerter Faserablage und ermöglicht dadurch eine reproduzierbare Fertigung definierter Faserverläufe.
Für den industriellen Einsatz ist das vor allem dann relevant, wenn:
- Faserpositionen genau eingehalten werden müssen
- Muster in Serienlogik überführt werden sollen
- gleichbleibende Bauteileigenschaften gefordert sind
Wie wirtschaftlich das Verfahren im Einzelfall ist, hängt von Bauteilgeometrie, Material, Layout und Integrationsprozess ab.
In welchen Bereichen im Maschinenbau sind TFP-Preforms besonders sinnvoll?
TFP-Preforms eignen sich besonders für Anwendungen, bei denen Gewicht, Steifigkeit und Schwingungsverhalten konstruktiv relevant sind.
Typische Einsatzfelder sind:
- Werkzeugmaschinen
- Automatisierungstechnik
- Robotik
- Präzisionsmaschinen
- Hybridbaugruppen mit lokalen Verstärkungszonen
Wie kann ich als Maschinenbauer mit TFP Technology zusammenarbeiten?
- ob sich Carbon-Preforms für die Anwendung eignen
- wie das Faserlayout ausgelegt werden kann
- welche Preform-Geometrie sinnvoll ist
- wie sich die Struktur in den Fertigungsprozess integrieren lässt
Wir produzieren Faser-Preforms als Halbzeuge für Sie
Nehmen Sie Kontakt mit uns auf und besprechen Sie mit unseren TFP-Experten Ihre Anforderungen an die punktgenaue Verstärkung Ihres Bauteils z. B. Form, Layout und Trägermaterial.
Gemeinsam mit Ihnen entwickeln wir eine Faser-Preform als Halbzeug für die Weiterverarbeitung in Ihrem Endprodukt.
Wir sticken die gewünschte Faser auf ein endkonturnah geschnittenes Trägermaterial, das Ihr Produkt genau an der richtigen Stelle verstärkt.
Wir produzieren ein Muster, das Sie in Ihrer Produktion einsetzen und testen. Nach Ihrer Freigabe beginnen wir mit der Produktion der Faser-Preforms in kleinen oder mittleren Serien an unserem Standort in Falkenstein / Vogtland.
